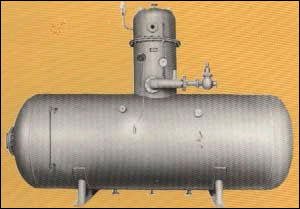

噴霧填料式熱力除氧器
一、作用概述
國家規定蒸發量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都必需除氧。噴霧填料式熱力除氧器廣泛應用于工業蒸汽鍋爐及民用鍋爐的給水除氧。噴霧除氧器原理是將水噴成霧狀，增大水、汽接觸面積，以利于氧從水中逸出。噴霧填料式熱力除氧器的運行過程是，使水通過噴嘴噴成霧狀，在噴嘴下面裝有蒸汽進管，通過蒸汽和水霧的混合，達到水的加熱和初步除氧過程。水經過填料層表面呈水膜狀態，填料層下面也裝有蒸汽進管，當這部分蒸汽向上流動時，和填料層中水相遇進行二次除氧，從而使水中的含氧量降至鍋爐水質標準要求。噴霧填料式熱力除氧器又分部分補給水（另一部分是凝結水）和全補給水兩種。我公司設計、制造的噴霧填料式熱力除氧器規格齊全、除氧效果好、負荷適應性好，以滿足廣大用戶各種工藝技術要求。
二、主要技術參數及性能指標
1.除氧器出水溶氧指標符合GB1576-2001《工業鍋爐水質》標準即：除氧器出水溶解氧量≤0.05mg/L
2.除氧器工作壓力：0.02～0.08MPa，工作溫度：104～116℃
3.除氧器的結構：除氧頭、水箱、噴霧裝置、填料裝置、蒸汽進汽裝置等。
4.設計、制造、檢驗完全符合JB/T10325-2002《鍋爐除氧器技術條件》。
三、產品系列規格
噴霧填料式熱力除氧器系列規格
|
型號 |
除氧器額定出力
t/h |
水箱有效容積
m3 |
工作壓力
MPa |
工作溫度
℃ |
出水溶氧量
mg/L |
|
KCY-10 |
10 |
5 |
0.02～0.08 |
104～116 |
≤0.05 |
|
KCY-20 |
20 |
10 |
|
KCY-40 |
40 |
20 |
|
KCY-50 |
50 |
25 |
|
KCY-70 |
70 |
35 |
|
KCY-75 |
75 |
35 |
|
KCY-85 |
85 |
35 |
|
KCY-150 |
150 |
50 |
|
KCY-230 |
230 |
70 |
|
KCY-350 |
350 |
80 |
四、說明
上表所列僅為噴霧填料式熱力除氧器常用系列規格，為滿足用戶要求并保證每臺產品的除氧效果和經濟性，公司可根據用戶工藝要求和技術參數為用戶設計制造任意規格的除氧器。
|
